LWS-P521双工位分体式气密性测试机

发布时间:2020-05-24 19:05:55

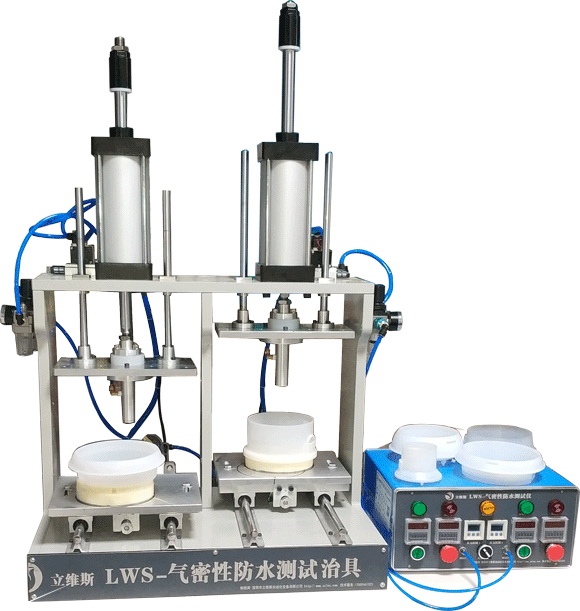

LWS-P521双工位分体式气密性测试机

LWS-P521双工位分体式气密性测试机



使







深圳市立维斯自动化设备有限公司






























  非常感谢您选择使用深圳市立维斯自动化设备有限公司生产的气密性测试机,请详细阅读本品的使用说明书,以便于您安全使用



1.安全说明 3

2.部件及功能 7

3.设备参数 7

4.设备操作系统 8

5.注意事项 10

6.设备制造单位 27




1.安全说明

1.1 安全规则概要

操作者使用设备前必须认真阅读安全说明,安全人员要确告操作者设备的要求。

1)   设备的操作、维护和修理人员必须经过专业培训,有能力预见风险、有安全意识并能预测风险

的人才能操作设备。

2)   操作和维护人员必须认真阅读和掌握操作说明。

3)   设备停止操作后,主气缸由于气压惯性还有短暂动作时间,应注意在工件停止前身体部位不得

进入加工区域和触摸工件。

4)   各种安全防护罩不得随意拆卸或改装,维护和修理时,应切断主电源。

5)   设备上的各种安全警示标志不得随意拆卸,并要经常保持其干净、清晰。

警告:设备通电后,千万不要用手触摸模具和运动部件

6)   设备的操作、维修和调整必须由专业人员进行,其他人员不得随意起动设备。

7) 应按工艺规程操作设备,应由专业维修人员修理设备。

8) 调整和维修设备时所用的扳手和钳子等工具必须是标准工具。

9) 设备出现异常现象时应立即停机,并由专业维修人员及时检查和维修。

10) 严格遵守设备上的安全说明和安全警告,并且确保其完整、清晰。

11) 操作设备前要进行安全检查,确定各行程及限位开关、撞块、急停按钮、光栅安全可靠。

12) 维修或调整设备前一定要在开关关闭、电源切断、工件完全停止的状态下进行。

13) 操作人员不要穿宽松的衣服、袖口必须扎紧,不要戴领带、珠宝(戒指、手表等),必须戴护目镜和穿劳保鞋。

14) 操作设备时,不论男女,长发必须戴工作帽并将其包裹在内。

15) 整机噪音不大于70dB。建议穿戴适当的劳保用品,例如,戴听力保护器以减少听力的损失。

16) 设备周围工作区要保持干净、明亮整洁、光线适宜,附近不能放置杂物,以免给操作者带来不便。

17) 设备运行、加工时,不许移动各处防护罩。

18) 离开设备时,必须关闭设备主电源开关。

19) 设备重新起动时,必须对设备进行重新复位。

20) 设备上,特别是设备的运动部件周围不能放置工件、工具等物件。

21) 主气缸动作前一定要将工件(工装固定牢靠,手部离开工作区域后才可起动设备。

22) 操作和维修人员必须特别注意安全标牌上的有关说明,具体操作时应完全按照说明进行。维修时不得将安全标牌弄脏或损坏。

23) 记住急停按钮的位置,以便在紧急情况下能够快速按下。

24) 严格按开机步骤开机。

25) 设备在运转时手不能接近或触摸模具运动部件。

26) 说明书中若有不清楚的地方,请及时与本厂联系。

1.2 该设备的附加安全规则

警告:除应遵守安全警告外,还应注意以下几点,以减少火灾、电击和人身伤害:

在操作设备前,阅读并记住这些说明。

1) 设备气压系统的工作压力不得高于气缸的许用压力(详见设备参数)

2) 不要使用已损坏变形或变钝的工装模具。

3) 调整、维护和修理时,要使设备主电源断开。

4) 定期进行设备保养、维护,保养、维护时必须切断主电源开关。

5) 穿戴合适的个人防护装置。包括:

— 护目镜;

— 长发保护用工作帽或头套;

— 全身保护用紧身工作服;

— 脚保护用劳保鞋;

— 护耳装置。

6) 必须将设备安装在牢固的地基支承面上。

7) 工作场地必须通风良好,干净清洁,及时清理铁屑以防止潜在危险。

8) 电线应远离热、油和利刃。

9) 操作设备时应注意力集中,疲倦、饮酒或用药后不得操作设备。

10) 定期检查电线及加长电缆,如有损坏,应立即维修或更换。

11) 必须让专业维修人员来修理设备。所用电动工具使用应符合相关规则。

12) 对某些关键结构部件,必须让专业人员用设备生产厂家的配件来维修,避免对使用者造成很大危险。

13) 在户外使用时,不得随意搭线,只能使用户外专用延伸线。

14) 设备更换模具后应进行调试和校准。

15) 设备应可靠接地。可靠接地能有效防止电击危险。

16) 禁止在易燃易爆及潮湿的环境中使用设备。

警告!不遵守这些规则将会导致严重的人身伤害。

警告!勿将设备暴露于雨中或潮湿位置。

警告:若不遵守这些规则,将会导致严重的人身伤害。

1.3 环境条件限制

设备的操作地点应为:

—海拔高度不超过1000m

—气温范围不超过-10℃~37℃

—相对湿度不超过50%/+40℃-90%/+20

1.4 电气设备注意事项

    操作、检查或维修设备时应遵照以下几点:

1) 操作时,注意不要触及或碰撞电器线路。

2) 电源引入线或电缆的长度应适宜,由于特殊原因电源引入线必须经地面时,应采取适当的保护措施,防止铁屑等物对引入线的损坏。

3) 配电板上断路器电流整定值用户不得改变,维修时应选用同规格的断路器。

4) 检查维修电器部分时要先关掉操作面板上的电源开关。另外,切断设备总电源,确认电源确实被切断后,再进行检查和维修。如有可能,应张贴标志“禁止操作设备”。

5) 设备上的安全电气设备在接触时要格外小心,并要注意其防水性。

6外部电源线使用电缆,由用户配备。且用户使用的电源应配有过压保护装置。电柜底部电源进线需配有合适的抗拉器。

7) 额定输入电压:220V

8) 额定输入频率:50Hz

9) 相数:单相220V及接地

10)应尽量控制环境温度与湿度,不能有急剧变化。

11)严禁将设备及电器零部件置于含酸、碱、盐等具有腐蚀性的气体或液体环境中。

12)严禁将设备及电器零部件置于有灰尘的环境中,并避免灰尘堆积。

13)严禁将设备及电器零部件置于有磁场及静电的环境中。


2.部件及功能

OK指示灯:当产品测试合格后亮起



电源指示灯:设备处于工作状态时常亮黄灯



报警指示灯/轰鸣器:当产品测试不合格时,会产生报警轰鸣声并闪烁红灯。



充气时间:可设定充气的时间,显示实时充气时间。



压力显示:压力显示表显示当前实时压力,按键可设定下限值,测试气压低于设定气压时报警



测试时间:充气时间完成后进行测试,按键设定测试时间。



启动开关:一个开关对应一个工位,按下后进行自动测试流程



电源开关:控制箱总开关。

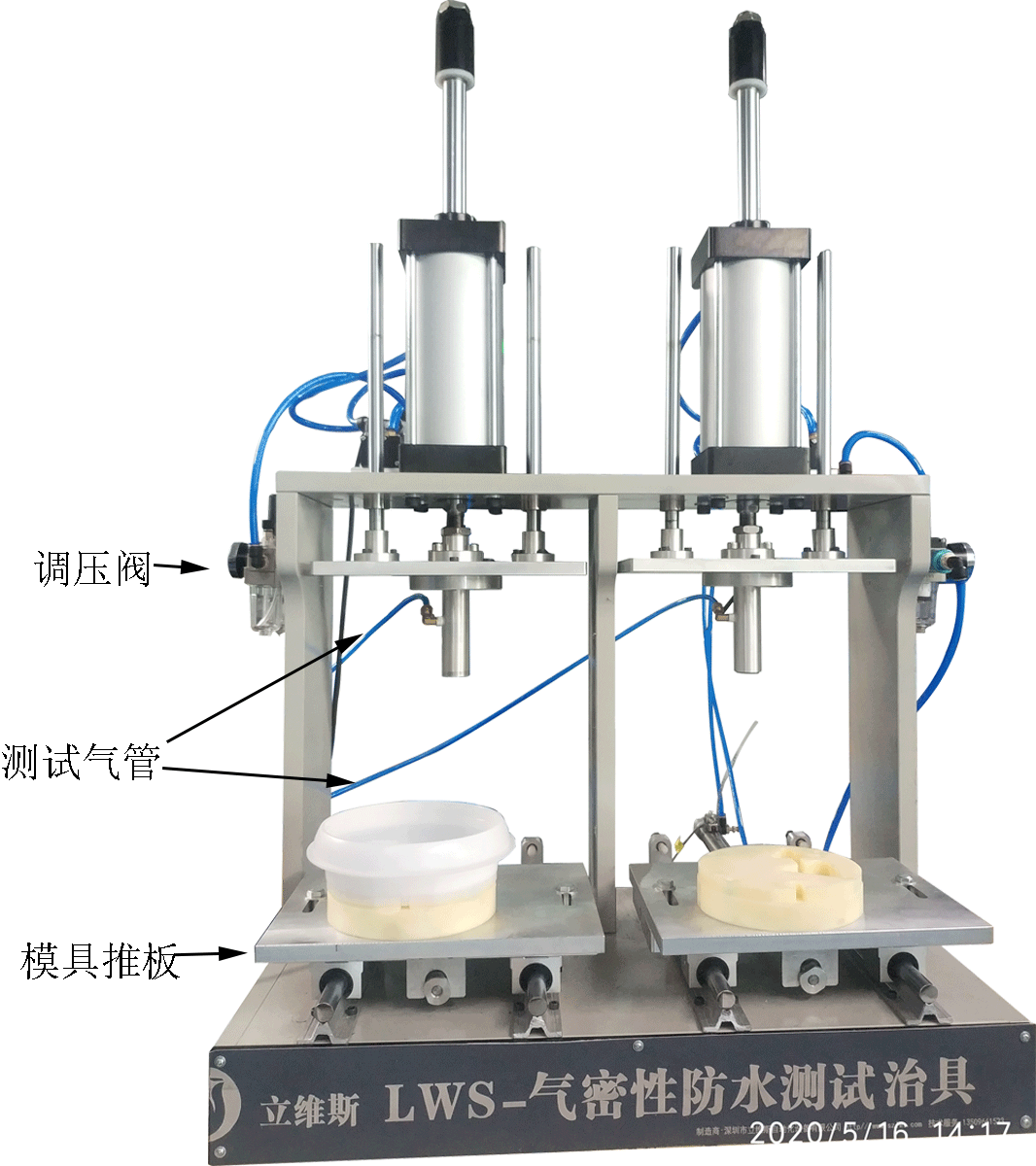

测试气管:一个测试气管对应一个工位



急停按钮:停止当前操作,气缸升起

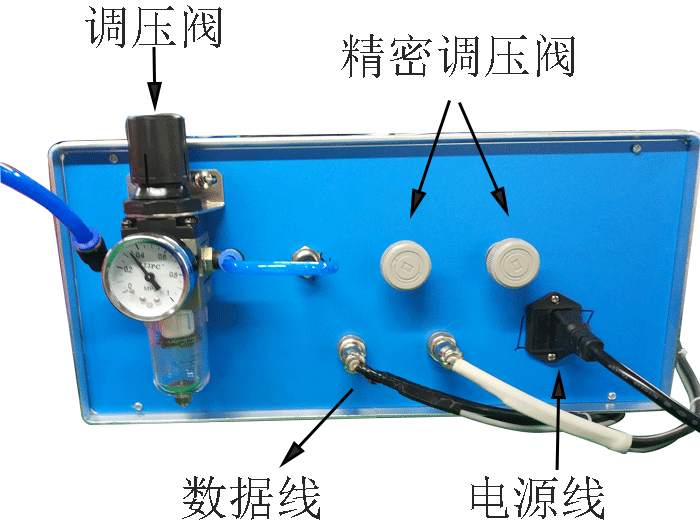

调压阀:调节测试气源进入压力



精密调压阀:分别调节测试当前气压,通过压力显示观察当前气压,调试完成后锁死螺母,以防误碰

























调压阀:调节气缸气压





3.设备参数

3-1  设备参数表

LWS-p521及相关参数

检测压力范围

0kpa~50kpa

分辨率

1pa

显示

数显

工作电压/频率

220V  50HZ

整机重量

控制器约13KG,夹具约50KG

外形尺寸(L×W×H)





























3.2气源



不小于 4Kgf/cm²















4.设备操作系统

4.1操作部位



该设备采用PLC控制,触摸屏操作并配置双手按钮操作台。设备在自动运行模式时,可用双手按钮操控台直接控制加工动作。


5.注意事项

问题



处理





多次发生测试品不合格



测试品的原因

存在泄漏(印测试品内部缺陷引起泄漏造成连续的不合格判断)

用肥皂水或浸水气泡目视法 检查泄漏

变形或内部密封容积的变化产生差压

改变检测时间和调节充气压力

温度的变化产生差压

测试品保持常温

密封夹具、配管等问题

密封橡胶的老化造成泄漏

确认密封圈是否有磨损、或异物嵌入



配管、气接头有泄露

用肥皂水检查泄露

水检后夹具的温度变化引起的压差

把水吹掉

控制水温



检漏仪自身的原因

内部有泄露

水、油或粉尘等混入检漏仪内部,造成传感器异常

封堵测试品接口,进行测试,确认检漏仪本体是否泄露

时间、测试压力等设定不恰当

使用合格测试品进行无泄露测试,修改设定时间



 www.szlws.com



6.设计制造单位

      深圳市立维斯自动化设备有限公司
