试水测试机

产品详情

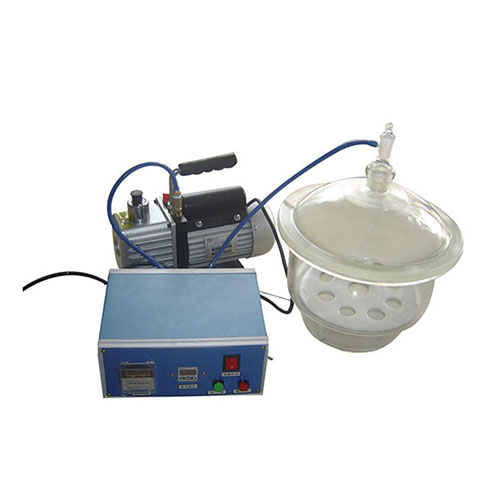

LWS这款(真空试水仪)的功简易描述,该试水仪由真空泵、压力控制器、真空透明亚克力罐3大件组成,具有测试简单、直观,易于判断,控制仪采用SMC进口压力传感器及SMC精密调压阀,检测真空亚克力罐的气压变化,可按防水等级设置抽气压力及检测时间,通过目视观测气泡来判断产品的OK/NG,并能准确观察出泄露位置,为产品品质问题的分析与跟踪,做好参考。

操作面板功能介绍:

1、压力调节阀:SMC调压阀,调节抽气压力(-0.1kpa- -80kpa,模拟0-8米水深)

2、SMC压力控制器:检测抽气压力及设定控制压力。(-0.1kpa- -80kpa)

3、数显计时器:设定测试的时间。(0.01S-99.99H)

4、启动按钮:开启设备开关。

5、停止按钮:中途停止设备开关,此开关按下将关闭真空泵电源。

6、电源指示:指示灯亮,代表已接通电源。

7、运行指示:指示灯亮,代表设备正在运行中。

8、可按客户的产品不同式样不同规格及特殊要求来定制。

参数表;

名称

规格/型号

工作抽气压力

0-0.8KG/mm

测试缸内尺寸

直径300mm*高度300mm

产量

500-800Pcs/H

电压

220V/50Hz

模拟水下深度(压力)

2kpa-80kpa 0.2m-8m

真空泵抽气压力及设定控制压力

-1kpa-80kpa

测试时间

0.01S-99.99S-99.99H

整机外型尺寸

400mm*400mm*550mm

重量()

35Kg

测试流程;

开机-自动启动真空泵-抽到设定压力后-停止真空泵-自动锁住测试气压-进入测试时间(目视观察产品泄露情况)-测试时间完成后-进入自动排气过程(内设置为15S)-如需缩短排气时间可直接按停止键。

简易SMC表的设定方式

     1;按住SET键3S-出现P-2时(上限设定,也就是需要测试的压力)-开始调整左右边的上下键,调整到所需的压力上限值后,长按SET键,直到出现几个0后-设定成功,再进行测试时间的设定 ,调整好需要的测试时间后,开机测试,一切按预定的设定开始进行测试。
